软瓷产品的核心原料体系和从原料到成品的全流程控制，艺技术特点与创新方向

一、核心原料体系：无机与有机的协同设计

1. 无机矿物原料（占比 60%-80%）：以工业固废（如尾矿、粉煤灰、建筑废料）、天然石粉（石英粉、碳酸钙）等为主，既降低成本，又利用无机材料的耐候性和强度形成 “骨架结构”。
2. 高分子改性材料（占比 10%-30%）：如丙烯酸酯、聚氨酯等弹性树脂，或植物纤维、合成纤维等，作为 “柔性连接剂”，赋予材料弯曲韧性（弯曲半径可低至 5cm），避免传统瓷砖的脆性开裂。
3. 功能性助剂：包括分散剂（提升原料混合均匀性）、交联剂（促进高温下无机 - 有机成分结合）、耐候剂（抗紫外线、耐酸碱）、着色剂（实现仿石 / 木纹理色彩）等。

二、关键生产工艺环节：从原料到成品的全流程控制

1. 原料预处理与配料混合

• 粉碎与筛分：无机矿物原料经颚式破碎机粗碎、球磨机细碎至 80-200 目（细度直接影响成品细腻度），过筛去除杂质；
• 改性处理：对矿物粉进行高温干燥（含水率≤1%），再通过高速混合机（转速 1000-1500r/min）与高分子材料、助剂均匀混合，同时通入惰性气体（如氮气）防止有机成分氧化。
• 核心目标：确保物料分散均匀，避免局部团聚（团聚颗粒会导致成品表面瑕疵）。

2. 成型工艺：纹理与形态的精准塑造

• 压延成型：适用于平板类软瓷。混合后的料团经双辊压延机（温度 60-80℃）压制成连续薄片，通过调整辊间距控制厚度（1-5mm）；

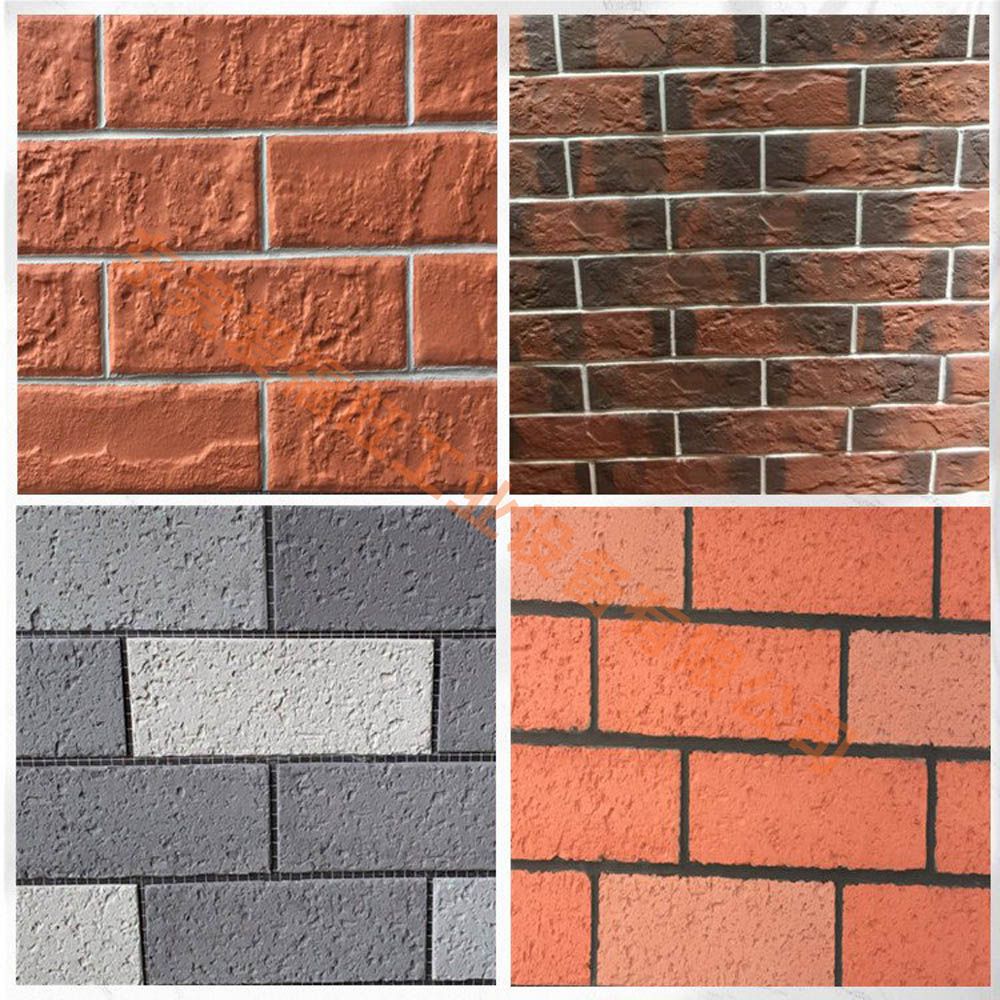

• 模压成型：适用于仿石、仿砖等立体纹理产品。料团填入带有纹理的金属模具（如荔枝面、火烧面纹路），经液压机（压力 5-15MPa）压制成型，模具温度控制在 50-70℃以增强纹理清晰度；
• 挤出成型：适用于线条、拐角等异形产品。料团经螺杆挤出机（螺距渐变设计）挤出成预设截面形状，后续切割修整。

3. 固化交联：性能定型的核心步骤

• 预干燥：成型后的坯体先进入低温烘干室（60-100℃，2-4 小时），蒸发游离水分（含水率降至 5% 以下），防止高温阶段开裂；
• 高温固化：采用隧道式连续窑炉（如爱福旺生产线的多温区设计），分阶段控温：
  • 升温段（100-150℃）：高分子材料初步软化，流动性增强，填充无机颗粒间隙；
  • 交联段（150-200℃）：交联剂触发反应，高分子链形成三维网络，将无机颗粒 “包裹连接”；
  • 降温段（梯度降温至 60℃以下）：避免热应力导致的变形，固化后材料弹性模量稳定在 500-1500MPa（兼顾柔性与抗冲击性）。

4. 后处理与质量检测

• 切割与修边：固化后的软瓷经数控切割机（精度 ±0.5mm）裁切成标准尺寸（如 300×600mm、600×900mm），边角经砂光机修整，确保拼接平整；
• 表面防护：根据应用场景涂覆功能性涂层（如氟碳涂层、纳米抗污层），通过 UV 固化（紫外线照射 3-5 秒）增强耐候性（户外使用寿命可达 20 年以上）；
• 性能检测：抽样检测抗折强度（≥12MPa）、吸水率（≤6%）、耐冻融性（-20℃至 20℃循环 50 次无开裂）等指标，符合《柔性饰面砖》（JC/T 2199-2013）标准。

三、工艺技术特点与创新方向

1. 环保性：以工业固废为主要原料，固废利用率超 60%；生产过程采用余热回收（能耗较传统瓷砖降低 30%），无废水废气排放；
2. 柔性化：通过高分子网络设计，产品可弯曲、抗拉伸（延伸率≥3%），适应基层微变形（如墙体沉降），解决传统瓷砖空鼓脱落问题；
3. 定制化：通过模具更换（30 分钟内完成）实现千种纹理（如砂岩、花岗岩、木纹），满足个性化装饰需求；
4. 智能化：引入 AI 视觉检测（识别表面缺陷，精度 0.1mm）、PLC 自动控温（窑炉温差 ±1℃），成品率提升至 98% 以上。
