爱福旺辊道窑在电子行业的应用和对应的解决方案深度解析

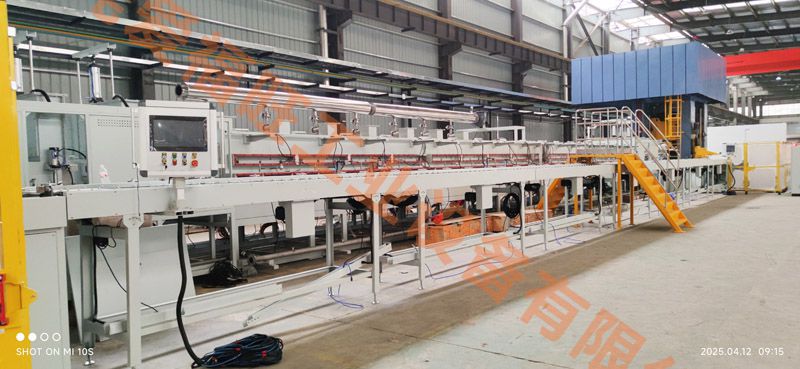

爱福旺辊道窑凭借连续化输送、精密温控、气氛可控的特性，在电子行业的核心元件制造、材料烧结、封装工艺中发挥关键作用。以下从应用场景和针对性解决方案展开说明，并结合爱福旺辊道窑的技术特点分析其适配性：

一、辊道窑在电子行业的核心应用场景

电子行业对材料精度、环境洁净度、工艺一致性要求极高，辊道窑的应用聚焦于高精度烧结、气氛保护、洁净生产三大方向：

1. 电子陶瓷材料烧结

电子陶瓷（如氧化铝陶瓷基板、氮化铝散热片、PTC 热敏电阻）是电子元件的关键基础材料，需通过高温烧结实现致密化。

工艺需求：

氧化铝陶瓷基板（纯度≥96%）烧结温度需控制在 1600-1700℃，温度均匀性≤±1℃，避免晶粒粗大导致绝缘性能下降。

氮化铝陶瓷需在氮气保护下烧结（氧含量≤10ppm），防止高温氧化影响热导率。

示例：5G 基站用陶瓷基板的精密烧结、智能手机摄像头模组陶瓷支架的高温处理。

2. 半导体封装与回流焊

半导体封装（如芯片倒装焊、BGA 封装）需通过回流焊实现锡膏熔融，形成可靠电气连接。

工艺需求：

氮气保护（氧含量≤50ppm）防止焊料氧化，提升焊点强度。

温度曲线精准复现（升温速率 5-10℃/min，峰值温度 230-260℃），确保焊球高度一致性（公差≤±5μm）。

示例：汽车电子芯片的批量回流焊、功率半导体模块的气密性封装。

3. LED 芯片制造与封装

LED 芯片的外延片退火、荧光粉固化需在洁净环境中进行，避免杂质污染影响发光效率。

工艺需求：

外延片退火温度 800-1000℃，横向温差≤±3℃，防止晶格缺陷。

荧光粉固化需在 Class 1000 级洁净环境中进行，避免粉尘吸附导致光效衰减。

示例：Micro LED 芯片的高温退火、车用 LED 灯珠的荧光粉固化。

4. 电子元件干燥与固化

PCB 板阻焊剂固化、电子胶水（如底部填充胶）的热固化需精确控温。

工艺需求：

PCB 板阻焊剂固化温度 120-150℃，恒温时间 30-60 分钟，避免过烧导致绝缘性能下降。

底部填充胶固化需阶梯升温（如 60℃→100℃→150℃），防止应力集中导致芯片开裂。

二、针对电子行业的定制化解决方案

电子行业的核心痛点是纳米级精度、零污染风险、全流程可追溯，辊道窑需围绕温控精度、气氛控制、洁净度、自动化集成四大维度优化：

1. 纳米级温控系统：解决温度均匀性与曲线精准性

多温区精密调控：

辊道窑划分为 5-10 个独立温区（长度 10-30m），每个温区配备红外加热 + 热风循环 + 激光测温三重系统：

红外加热实现快速升温（速率 10-15℃/min），热风循环（风速 0.5-2m/s）通过蜂窝状导流板确保横向温差≤±0.5℃。

激光在线测温（精度 ±0.1℃）实时反馈，配合 AI 算法动态调节加热功率，复现预设温度曲线（如半导体回流焊的 “预热 - 保温 - 回流 - 冷却” 四段式曲线）。

热应力控制：

针对大尺寸陶瓷基板（如 300mm×300mm），采用梯度升温设计（两端与中心温差≤1℃），并配备柔性陶瓷支撑工装，减少重力变形（尺寸偏差≤0.05mm/m）。

2. 惰性气体 / 真空气氛系统：防止高温氧化与污染

气氛纯度控制：

对氮化铝、钛酸钡等易氧化材料，窑炉设计为密闭腔体，通入 99.999% 高纯氮气（或氩气），通过三级除氧装置（催化脱氧 + 分子筛吸附）将氧含量控制在≤10ppm。

半导体封装场景可切换为真空模式（真空度≤1Pa），避免焊料氧化并提升浸润性。

气氛循环与净化：

内置高效过滤器（HEPA H14 级），每小时换气 100 次，确保气氛中颗粒物浓度≤0.1μm（Class 10 级洁净度），满足电子元件生产要求。

3. 高洁净与防污染设计：满足零缺陷要求

材质与结构优化：

与物料接触的腔体、辊棒、工装均采用高纯刚玉陶瓷或 316L 不锈钢（表面电解抛光，Ra≤0.02μm），避免金属离子迁移污染。

密封件采用氟橡胶（耐 300℃高温），且设计为 “无死角” 圆弧过渡结构，杜绝积尘。

在线清洁与验证：

配备原位清洗（CIP）系统，通过高温纯水（80℃）+ 超声波清洗腔体，配合粒子计数器实时监测洁净度，确保每批次生产前污染度≤1 个 /ft³（0.5μm 粒子）。

4. 全流程自动化与数据追溯：支撑高精度管控

智能联动生产：

与前端印刷机、贴片机通过工业互联网（IIoT）联动，自动识别产品 ID（如二维码 / RFID），调用预设工艺参数（温度、气氛、时间），实现 “无人化” 生产（人工干预率≤0.1%）。

全参数追溯系统：

实时采集 100 + 项参数（温度、气氛、风速、部件变形量等），采样频率 100Hz，数据存储≥10 年，支持与 MES 系统对接，可通过产品序列号追溯全生命周期工艺数据。

三、爱福旺辊道窑在电子行业的适配性分析

爱福旺作为国内工业烘烤设备领域的技术领先者，其辊道窑产品通过模块化设计、智能控温、节能优化，可满足电子行业的核心需求：

1. 高精度温控技术

多温区独立控温：

爱福旺辊道窑采用PLC+PID 算法，支持 5-8 个温区独立调控，温控精度≤±2.5℃（空载），通过热风循环系统可将横向温差控制在≤±3℃。

典型应用：PCB 板阻焊剂固化（温度 120-150℃，均匀性 ±2.5%）、电子陶瓷预烧（升温速率 5-10℃/min）。

智能温控升级：

可选配激光测温 + AI 动态补偿功能，将控温精度提升至 ±1℃以内，满足半导体封装等高精度场景需求。

2. 洁净与节能设计

洁净度保障：

炉膛采用316L 不锈钢内胆 + 硅酸铝岩棉保温层，配合高效过滤系统（过滤效率≥99.97%@0.3μm），可达到 Class 1000 级洁净度，适配 LED 芯片荧光粉固化等洁净生产需求。

节能优化：

窑体采用EHI 节能保温系统，通过余热回收装置（如窑尾热交换器）将能耗降低 20%-30%，符合电子行业绿色生产趋势。

3. 气氛控制与自动化集成

惰性气体系统：

支持氮气 / 氩气保护（纯度≥99.99%），通过气体流量闭环控制（精度 ±1%），可将氧含量稳定在≤50ppm，满足半导体回流焊、电子陶瓷烧结的防氧化需求。

自动化解决方案：

与 MES 系统无缝对接，实现工艺参数自动调用、设备状态实时监控、异常预警与远程诊断，提升电子元件生产的一致性与效率。

4. 典型应用案例

电子陶瓷基板烧结：

某电子材料企业采用爱福旺 1600℃高温辊道窑，对 96% 氧化铝陶瓷基板进行烧结，通过多温区梯度升温 + 氮气保护，将产品致密度提升至 98% 以上，抗弯强度≥300MPa，满足 5G 基站用基板的高可靠性要求。

半导体封装回流焊：

某芯片封装厂引入爱福旺氮气保护辊道窑，在氧含量≤50ppm 环境下进行 BGA 封装回流焊，焊点空洞率≤5%，引脚共面度≤±10μm，良率提升至 99.5% 以上。

四、总结

辊道窑通过精密温控、气氛保护、洁净生产的技术组合，成为电子行业高精度制造的核心设备。爱福旺辊道窑凭借模块化设计、智能控温、节能优化的特点，可覆盖电子陶瓷烧结、半导体封装、LED 生产等场景，其解决方案的核心优势在于：

精度与稳定性：通过多温区调控与智能补偿，满足纳米级工艺需求；

洁净与环保：Class 1000 级洁净度 + 余热回收，支撑绿色生产；

灵活性与扩展性：模块化结构支持工艺升级，适配电子行业快速迭代的需求。

对于高端电子元件（如 Micro LED、先进封装芯片），建议选择高精度激光测温 + 真空 / 惰性气体系统的定制化方案，进一步提升产品性能与一致性。
