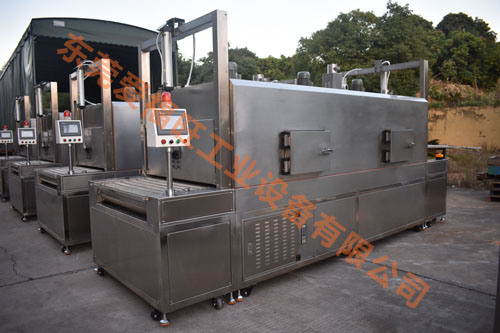

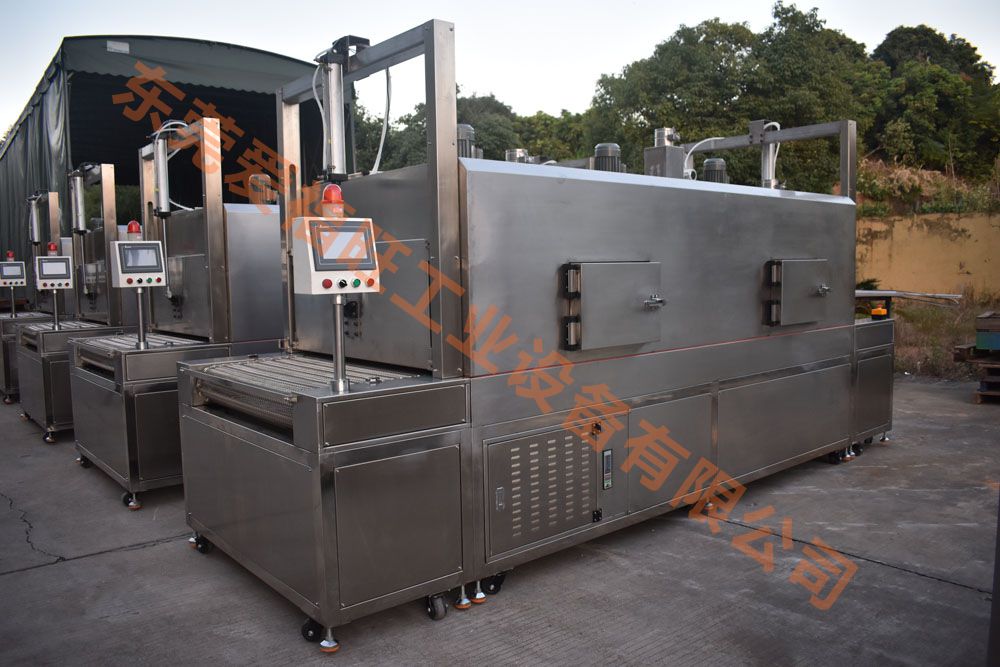

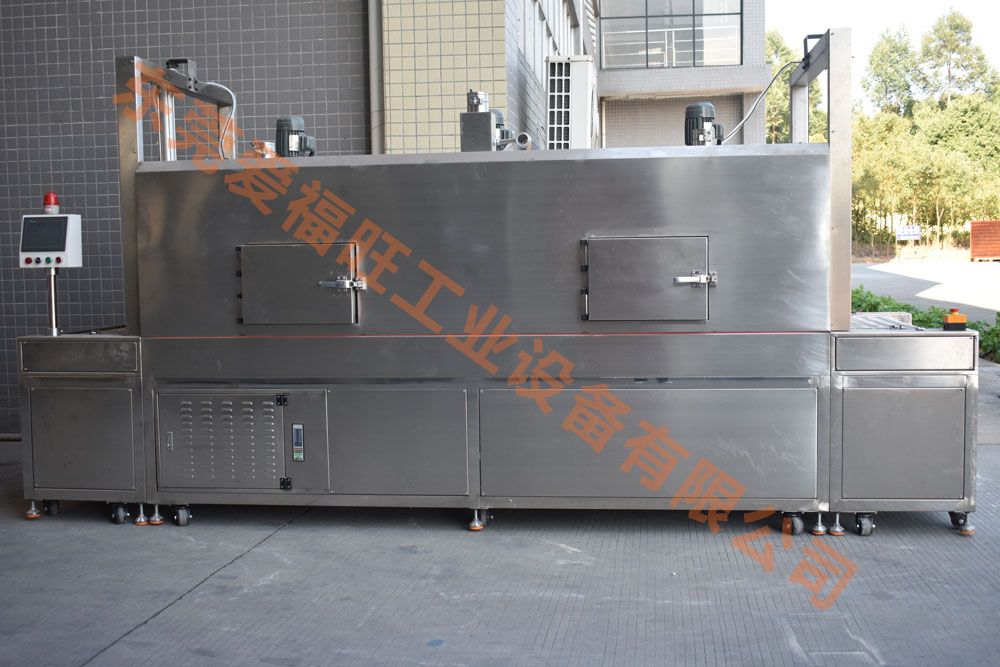

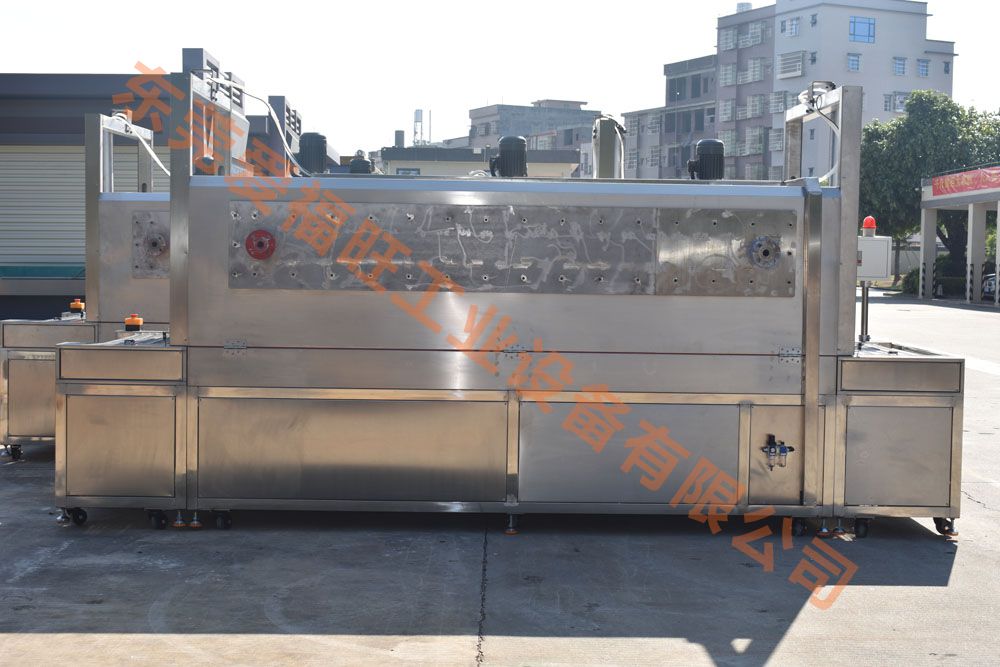

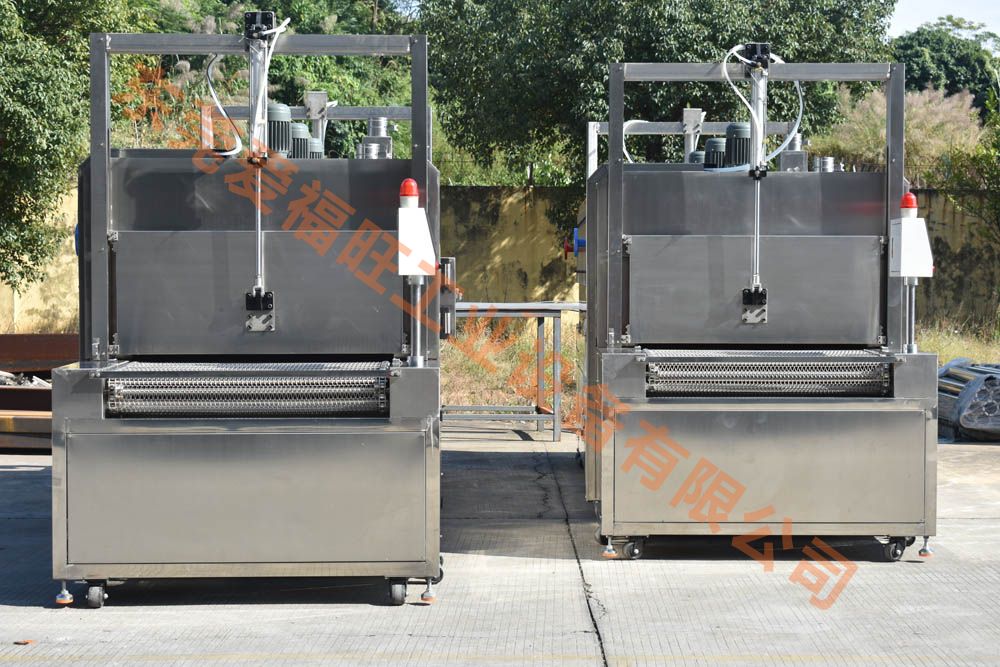

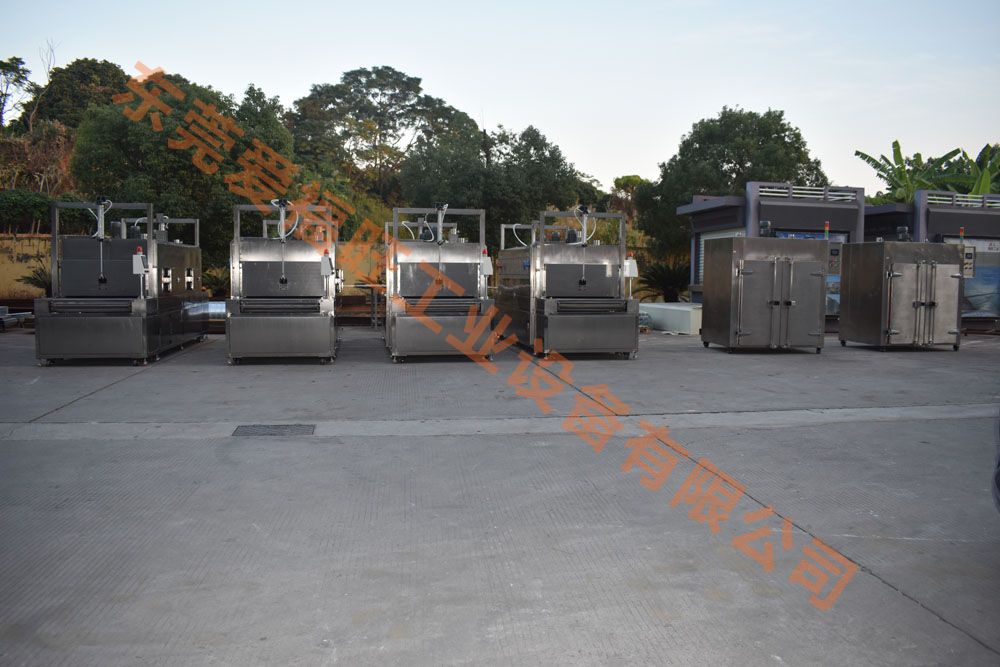

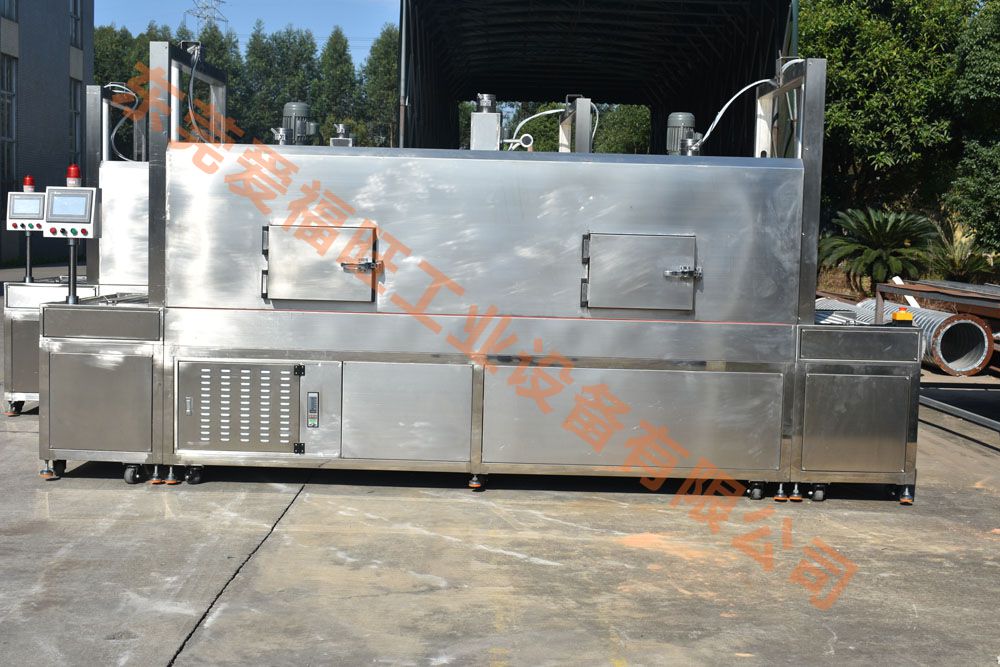

蒸汽加热运风不锈钢隧道炉

蒸汽加热运风不锈钢隧道炉参数

设备规格：

1.总长4200mm*宽1430mm*高1600mm

2.加热区总长3000mm,分为1段，炉口高度为400mm；

3.进出料区长度各600mm；

4.加热共分为1个温区，每个温区可独立控温；

5.输送带有效宽度为1000mm。

流程与节拍：

1.将浸液完成的产品（支架）放置在网带对应位置（必须放到位）；

2.感应器检测到托盘放置到位后，工人按手动启动按钮，将产品送入隧道炉内；

3.工人按下按钮后设备自动检测，气缸门自动打开（出料侧气缸门同步打开），输送带启动，产品向前移动一个位，将准备好的产品移至隧道炉内；

4.输送带向进移动，产品进入隧道炉内，当感应器检测到产品完成进入炉内后，气缸门关闭（出料侧气缸门同步关闭）；

5.隧道炉内共5个工位，在每个工位停留时间为15min；

6.手动模式下，进料端放入1排产品（间隔不足15分钟，无法启动，可设定间隔时间），出料侧对应送出1排产品；

7.自动模式下，烘烤完成后，自动送出产品，气缸门自动开关；

8.人工下料，产品烘烤工序完成。

适用产品：托盘产品最大尺寸：长800mm*宽500mm  高≤160mm（含产品高度）产品最大重量：≤8kg (含产品)。

温度范围：室温+15℃～130℃

温度波动度：±1℃

温度均匀度：±5℃(恒温状态下，空载测试)

升温速率：8℃/min

外壳温度：温升不超过环境+15℃，接缝处周边除外。

电源：三相五线制，380V，50HZ

功率：约3KW

外壳材料：采用采用SUS304#材质T1.5mm不锈钢折弯制作

内胆材料：1.采用1.5mm厚SUS304不锈钢板制作2.保持内胆清洁无尘，防生锈、耐腐蚀

蒸汽加热运风不锈钢隧道炉合适范围

1、电子行业：用于电子元器件的烘烤、固化、预热等工艺，如电路板、LED、集成电路等，可去除水分，提高产品稳定性和可靠性。

2、汽车行业：可用于汽车零部件的烘烤、喷漆、预热等工艺，如汽车仪表板、座椅、刹车片、轮毂等，还能为零部件热处理提供高效均匀的环境。

3、医疗行业：常用于医疗器械的消毒、烘干、预热等，如手术器械、医用敷料等，一些洁净型隧道烘箱还可满足药品研发及生产过程中的干燥等需求。

4、化工行业：可提供特定温度环境，用于一些化学反应，还广泛应用于有机、无机物料的链式干燥，塑料切粒干燥，以及粉状、颗粒状化工原料的干燥等。

5、制药行业：能提供恒定温度促进药品生产中的化学反应，对药品进行干燥处理，去除水分，提高药品稳定性和保存性。

6、印刷行业：在印刷过程中，可用于油墨固化，其匀速热量分布有利于消除局部过烧风险，缩短流程时间，提升产能效益。

7、新能源行业：可用于太阳能电池板、锂电池等产品的烘烤、固化等环节，如锂电池极片烘干，其连续式生产方式能满足新能源行业对产品品质和生产效率的要求。

8、陶瓷行业：用于瓷砖、陶瓷餐具、卫生洁具等产品的烧制，能提供稳定高温环境，促进材料均匀烧结与硬化，还可实现青花瓷釉面的均匀发色等。

9、玻璃行业：在玻璃材料的成型与烧制过程中，隧道炉可提供稳定高温，有助于玻璃的均匀烧结与硬化。

10、耐火材料行业：为各类耐火砖、耐火纤维等耐火材料的烧制提供理想条件，如用于烧结刚玉制品、镁碳砖等。

11、包装行业：可用于 PE 薄膜收缩定型等，通过控制温度使包装材料达到理想的成型效果。

12、纺织行业：可用于纺织品的烘干、定型等工艺，例如一些化纤面料的定型处理，使其尺寸稳定，外观平整。

13、建材行业：可用于新型建材的生产加工，如某些保温材料、新型墙体材料等的烘干、固化等工艺。

14、五金行业：可用于五金零部件的热处理、烘干等，如轴承回火等，有助于提高五金件的性能和质量。

15、航天行业：步进式隧道炉的间歇输送具有高精度，可满足航天零部件的加热时间控制，用于相关零部件的热处理等工艺。
